Rodinné a modulové domy WoodCon | Skladby konstrukcí
Konstrukční materiály montovaných domů prošly za posledních 5-10 let dynamickým vývojem - stejně jako naše skladby konstrukcí.
Klasické, stále ještě velmi často používané, materiály typu dřevoštěpkových OSB a sádrokartonových desek či skelné vaty jsou již minulostí a byly nahrazeny modernějšími materiály, jako jsou např. sádrovláknité desky, ekologické minerální nebo dřevovláknité izolace atd.
Naše skladby reflektují současné požadavky jak na technické provedení (požární odolnost, statika, akustika), tak na komfort bydlení (ekologická nezávadnost, komfortní zavěšování předmětů atd.).
Skladby vycházející z certifikovaného systému suché výstavby Fermacell
Skladba stěny zcela bez dřevoštěpkových OSB a sádkrokartonových desek
Tepelné izolace kladeny ve 2-3 vrstvách pro minimalizaci tepelných mostů
Sádrovláknité nosné stěnové desky s nosností 30kg/vrut nebo 50kg/hmoždinka
Ekologické minerální izolace s technologií ECOSE s přírodními pojivy bez formaldehydů
Instalační předstěny pro nezbytné kvalitní provedení parotěsných detailů

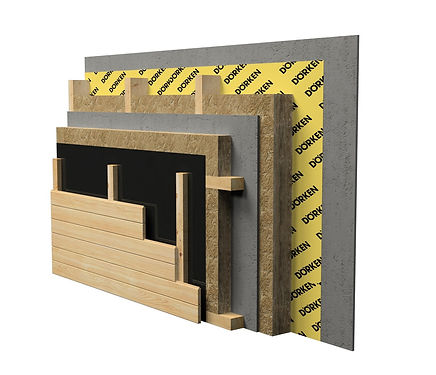

Obvodová stěna
Varianta kontaktní zateplovací fasádní systém
1. Sádrovláknitá konstrukční deska
2. Ekologická minerální tepelná a zvuková izolace (vlna)
2. KVH profil (systémový rošt - předstěna)
3. Parotěsná / parobrzdná folie
4. Ekologická minerální tepelná a zvuková izolace (vlna)
5. KVH profil (nosná konstrukce)
6. Sádrovláknitá konstrukční deska
7. Ekologická minerální tepelná a zvuková izolace (vlna)
8. KVH profil (systémový rošt)
9. Difúzní folie
10. KVH profil (systémový rošt)
11. Dřevěný fasádní profil / Cementotřísková fasádní deska
Celková tl. stěny: 285-305mm
Celková tl. tepelné izolace: 200-220mm
U tepelné izolace: 0,14 - 0,18
Obvodová stěna
Varianta provětrávaný fasádní systém
1. Sádrovláknitá konstrukční deska
2. Ekologická minerální tepelná a zvuková izolace (vlna)
2. KVH profil (systémový rošt - předstěna)
3. Parotěsná / parobrzdná folie
4. Ekologická minerální tepelná a zvuková izolace (vlna)
5. KVH profil (nosná konstrukce)
6. Sádrovláknitá konstrukční deska
7. Ekologická minerální tepelná a zvuková izolace (vlna)
8. KVH profil (systémový rošt)
9. Difúzní folie
10. KVH profil (systémový rošt)
11. Dřevěný fasádní profil / Cementotřísková fasádní deska
Celková tl. stěny: 285-305mm
Celková tl. tepelné izolace: 200-220mm
U tepelné izolace: 0,14 - 0,18
Podlaha
1. Laminátová / vinylová plovoucí podlaha
2. Separační folie
3. OSB konstrukční deska
4. Tepelná izolace - ekologická minerální vlna / PIR panel
5. KVH profil (instalační prostor)
6. Parotěsná folie
7. Tepelná izolace - ekologická minerální vlna
8. KVH profil (nosná konstrukce)
9. Cementotřísková konstrukční deska
10. Ocelový manipulační rám
11. EPS izolační deska (pod koupelnou a WC)
12. Cementotřísková konstrukční deska (pod koupelnou a WC)
Celková tl. tepelné izolace: 200mm
U tepelné izolace: 0,16 - 0,19
Strop přízemí / podlaha patro
Varianty domů LOFT XL (patrové stavby)
1. Laminátová / vinylová plovoucí podlaha
2. Separační folie
3. Sádrovláknitá podlahová deska
4. Zvuková izolace - kročejová dřevovláknitá deska
5. OSB konstrukční deska
5. Tepelná a zvuková izolace - ekologická minerální vlna
6. KVH profil (nosná konstrukce)
7. Sádrokartonová konstrukční deska
Celková tl. zvukové izolace: 250mm
Sedlová střecha 20-45°
Varianty domů CLASSIC, LOFT, LOFT XL
1. Ocelová velkoformátová střešní krytina
2. Latě
3. Kontralatě
4. Difúzní folie
5. Tepelná izolace - PIR panel
6. Parotěsná folie
7. Sádrovláknitá konstrukční deska / palubkový fasádní obklad
Celková tl. PIR tepelné izolace: 160-180mm
Přepočet na tl. minerální izolace: 290-320mmm
U tepelné izolace: 0,12 - 0,14
Pultová střecha 3° s atikou
Varianty domů BLOCK
1. Střešní hydroizolační folie
2. Geotextilie
3. OSB deska
4. Difúzní folie
5. Tepelná izolace - PIR panel
6. Parotěsná folie
7. Sádrovláknitá konstrukční deska / palubkový fasádní obklad
Celková tl. PIR tepelné izolace: 160-180mm
Přepočet na tl. minerální izolace: 290-320mmm
U tepelné izolace: 0,12 - 0,14
Vnitřní příčka
1. Sádrovláknitá konstrukční deska
2. Ekologická minerální tepelná a zvuková izolace (vlna)
3. KVH profil (nosná konstrukce)
4. Sádrovláknitá konstrukční deska
Celková tl. stěny: 125mm
Zvuková izolace Rw: 44dB
